DXEL AI 외관검사
육안으로 찾는 결함은 빙산의 일각에 불과합니다
아무리 주의해도 휴먼 에러를 완전히 없앨 수는 없습니다. 고속 생산 라인에서는 놓친 결함 하나가 로트 전체의 불량으로 이어집니다.
육안 검사의 한계
정확도가 낮고 쉽게 피로해지며, 기준과 통계가 없어 작업자마다 결과가 다릅니다.
고속 생산의 변수
재료 이물, 금형 잔류물, 온도 제어 불량이 그대로 외관 결함으로 이어집니다.
작은 불량, 큰 클레임
불량 하나가 고객 클레임과 브랜드 신뢰 하락으로 이어집니다.
흩어진 검사기
검사기가 늘어날수록 설비별 상태와 결함을 하나하나 확인하기 어려워집니다.
AI 모델이 케이블 표면을 360° 전수 검사합니다
Advance AI 외관검사기는 광케이블, 대구경 케이블, 통신 케이블, EV 전선, 고압 케이블, 케이블 테이핑, 동 바·알루미늄 바 생산 라인의 인라인 검사에 적용됩니다.

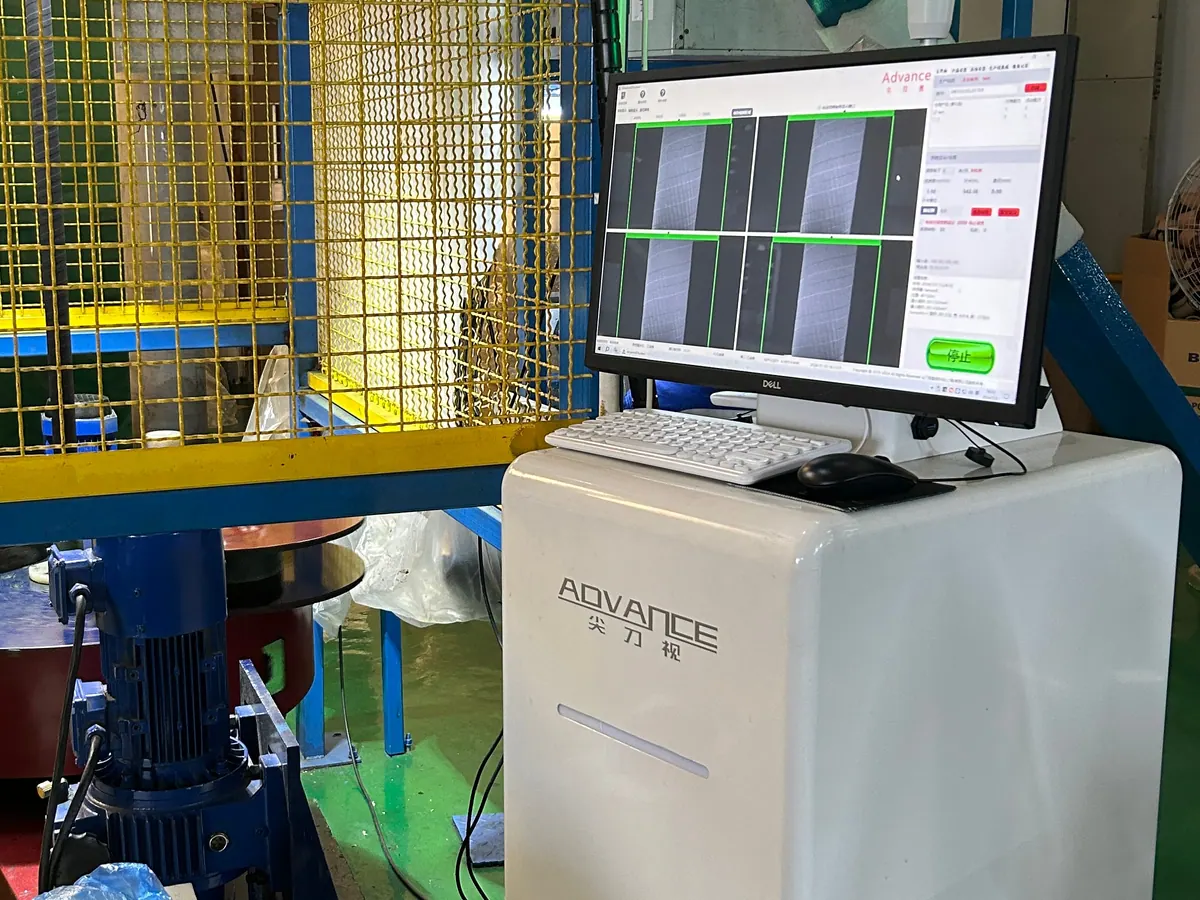

2D AI 비전 검사 시스템
고해상도 카메라 영상과 AI 모델로 반도전 테이프 등 케이블 표면의 함몰·돌기·스크래치·이물을 실시간으로 검출합니다.
제품 상세 보기

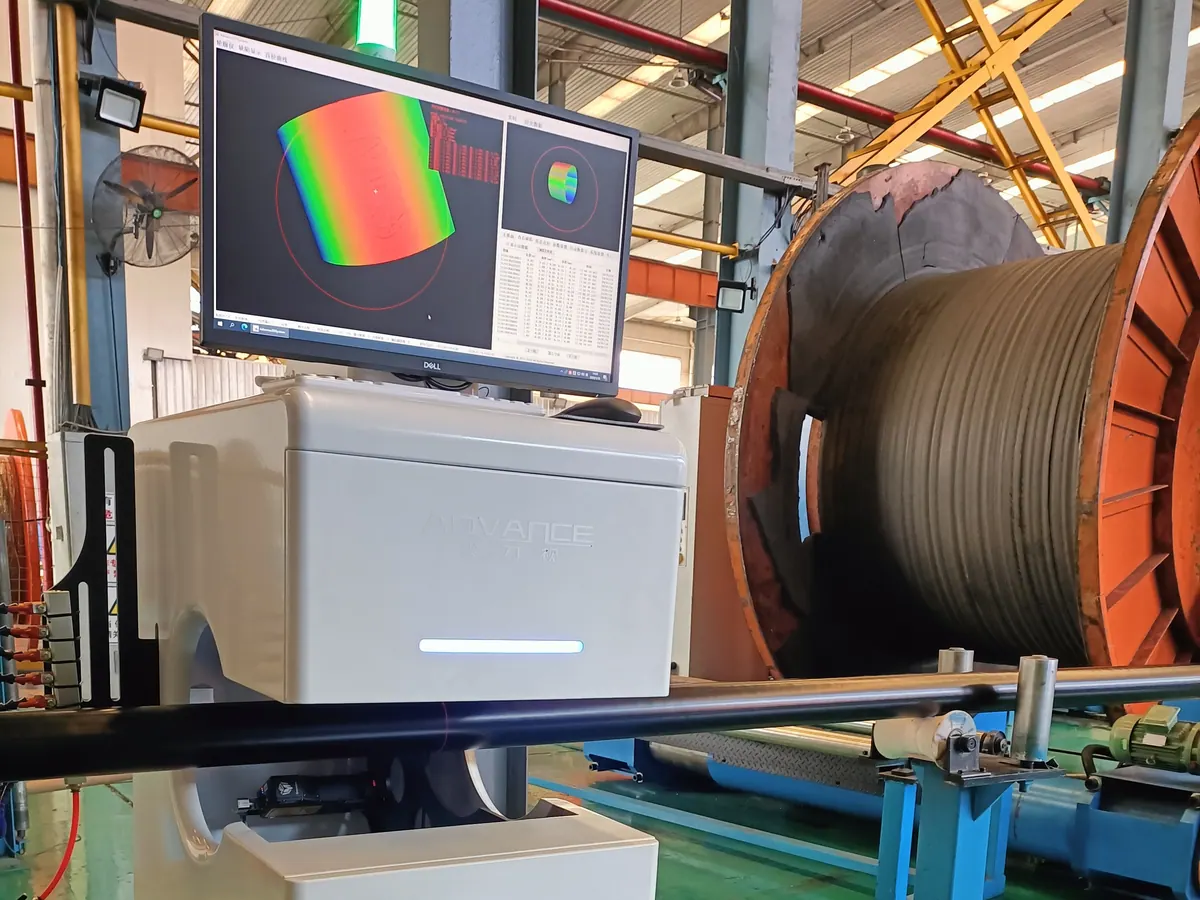

3D AI 비전 검사 시스템
표면의 높이(Z축) 정보를 함께 측정해 케이블 코어 표면의 미세 형상 결함과 외경·원형도를 검사합니다.
제품 상세 보기제품군 기준 사양입니다. 모델별 사양은 제품 상세에서 확인할 수 있습니다.
결함 검출 예시

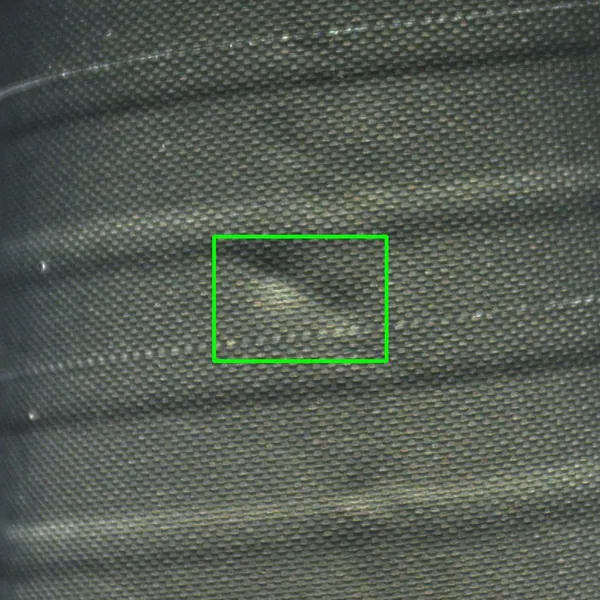

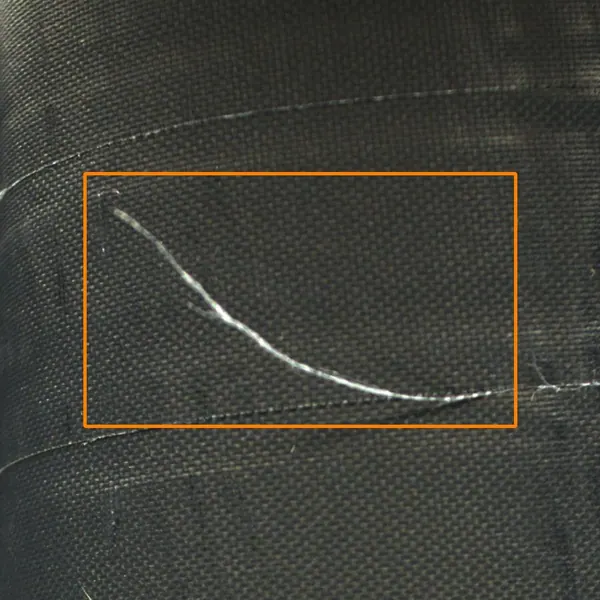

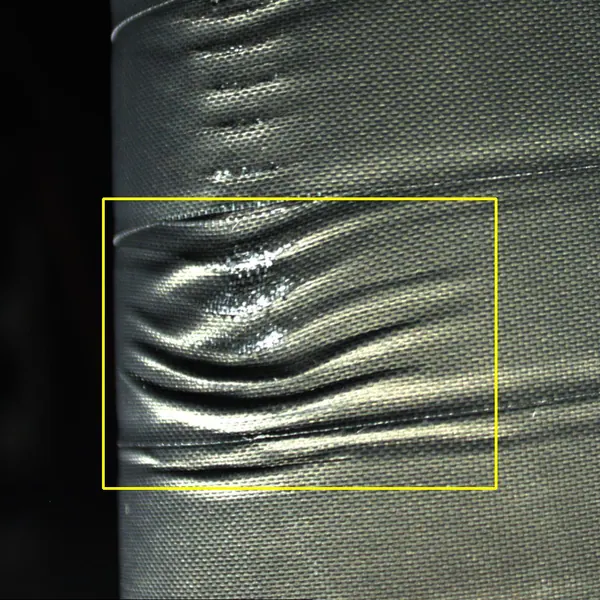

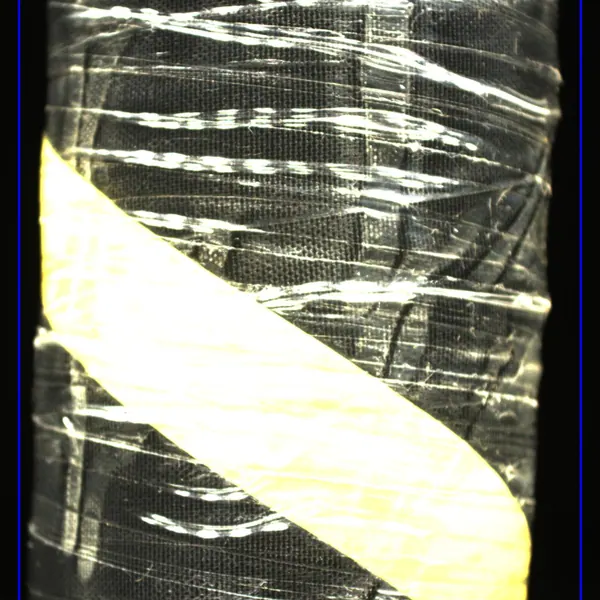

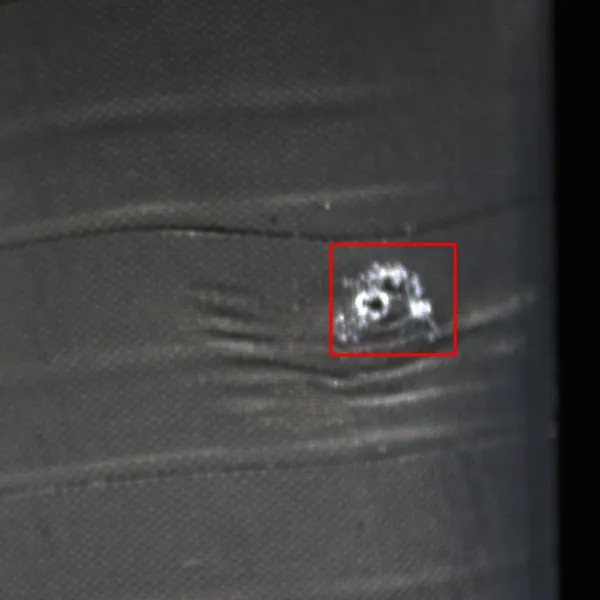

반도전 테이프 검사 2D 검사기가 검출한 실제 결함입니다. 색 상자는 검사기가 표시한 검출 영역입니다.

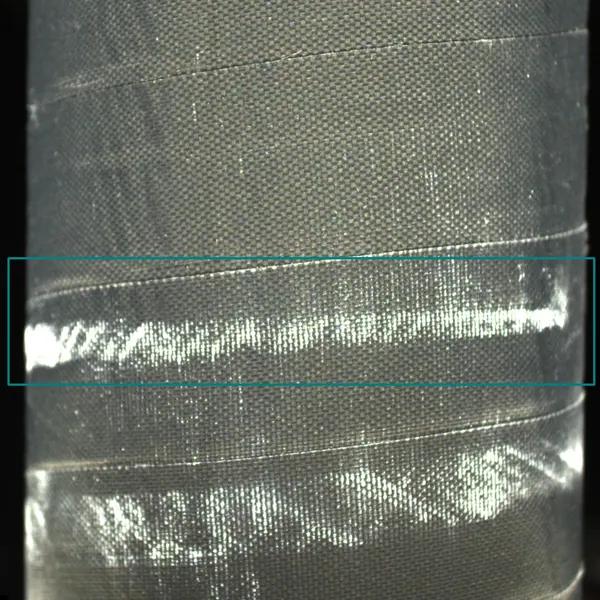

검출 가능한 표면 결함
적용 분야
공장의 모든 외관검사기를 한 화면에서, 실시간으로

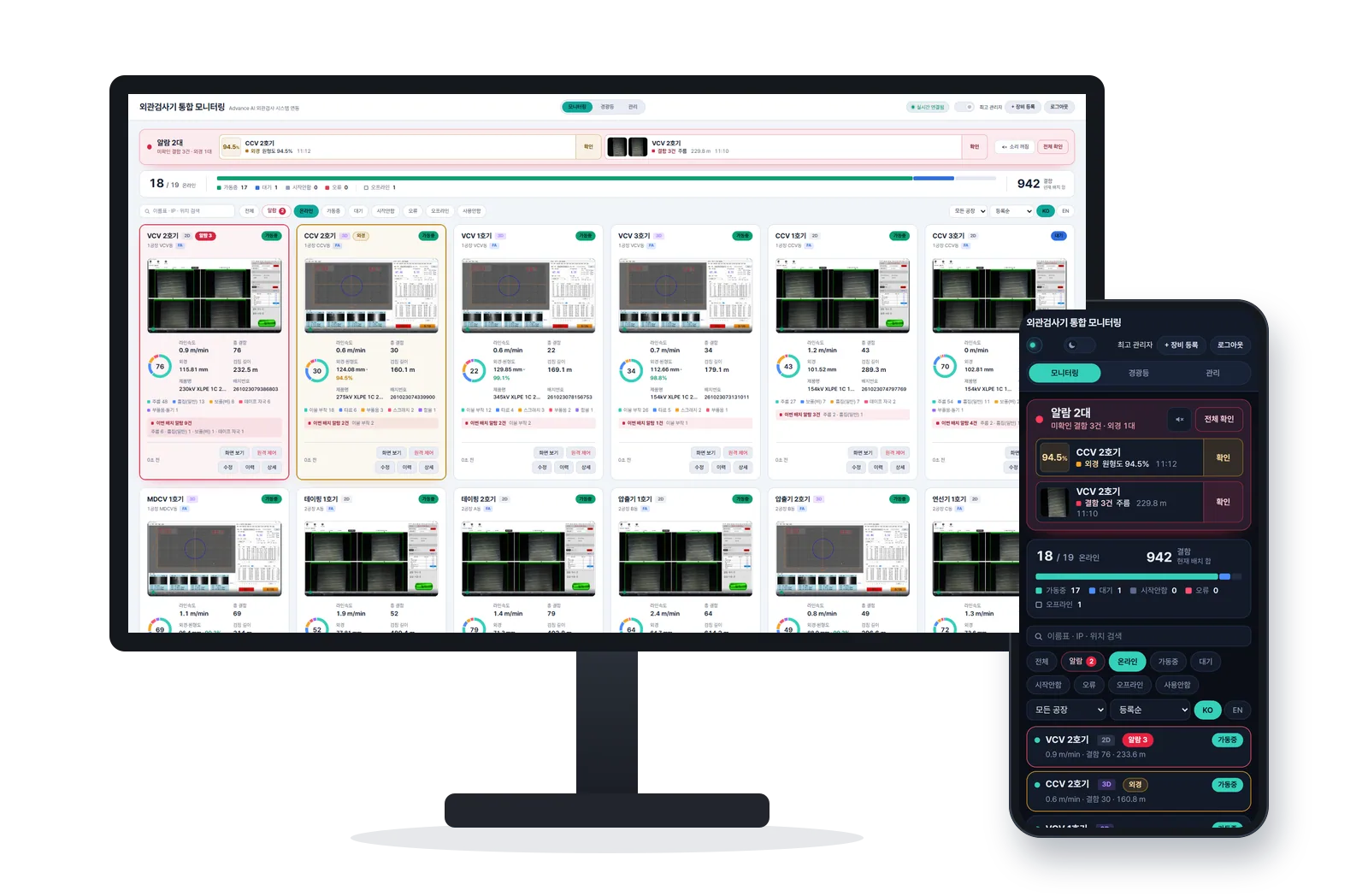

검사기가 늘어날수록 설비별 상태를 개별적으로 확인하기는 어려워집니다. DXel 통합 모니터링 시스템은 공장 내 모든 AI 외관검사기(2D·3D)를 하나의 웹 화면에서 관제하고, 각 검사기의 화면을 브라우저에서 실시간으로 미러링하여 사무실과 현장에서 같은 화면으로 전 라인의 품질 현황을 확인합니다.
실시간 통합 현황
설비별 가동 상태와 배치·제품·작업지시, 라인 속도, 유형별 결함 건수를 카드로 표시합니다.
실시간 화면 미러링
각 검사기의 화면을 브라우저에서 확인하고, 권한 기반 원격 제어를 지원합니다.
결함 이력·이미지
결함 이미지와 3D 형상을 조회하고, 이미지를 포함한 Excel 파일로 출력합니다.
외경·원형도 이력
3D 검사기 측정값으로 배치별 위치 추이와 단면 형상을 표시합니다.
추이 분석
결함 발생과 라인 속도·외경·원형도를 같은 시간축에서 비교합니다.
알람 통보
중대 결함과 외경 이상 발생 시 화면 알림과 경광등으로 즉시 통보하며, 확인 전까지 알람을 유지합니다.

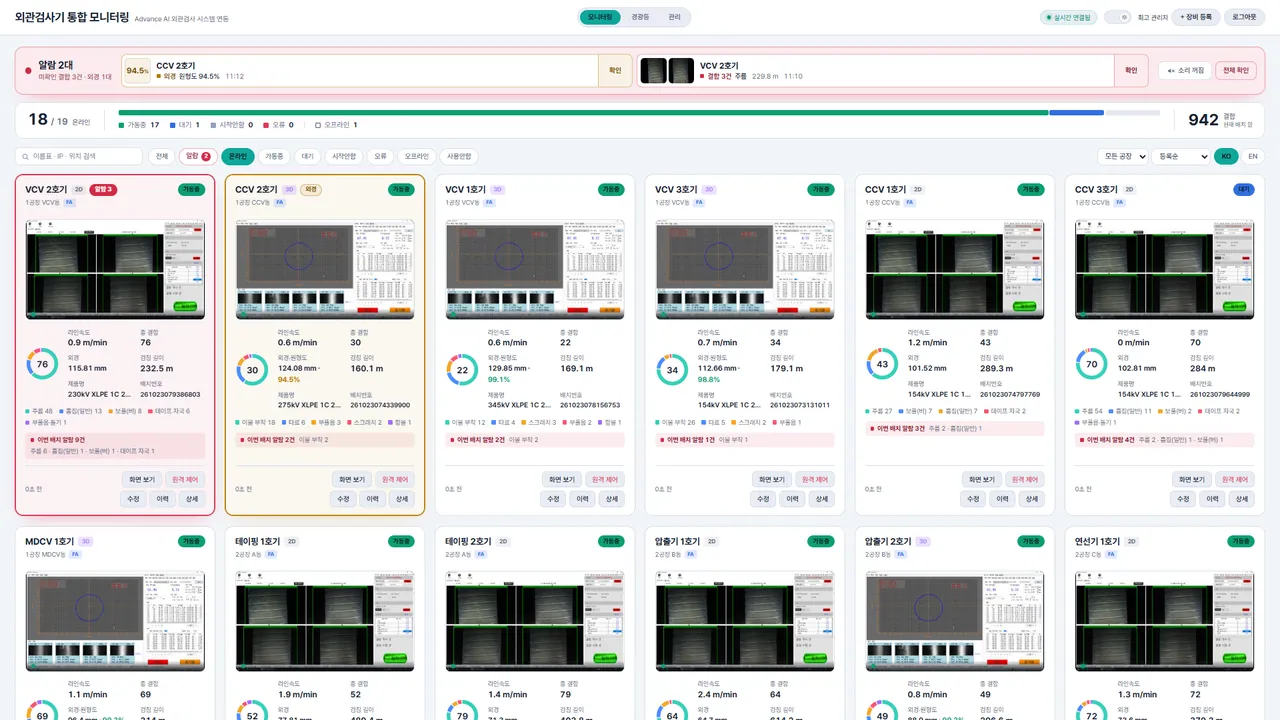

실제 화면으로 보는 통합 모니터링
화면은 시연용 가상 장비 데이터입니다.

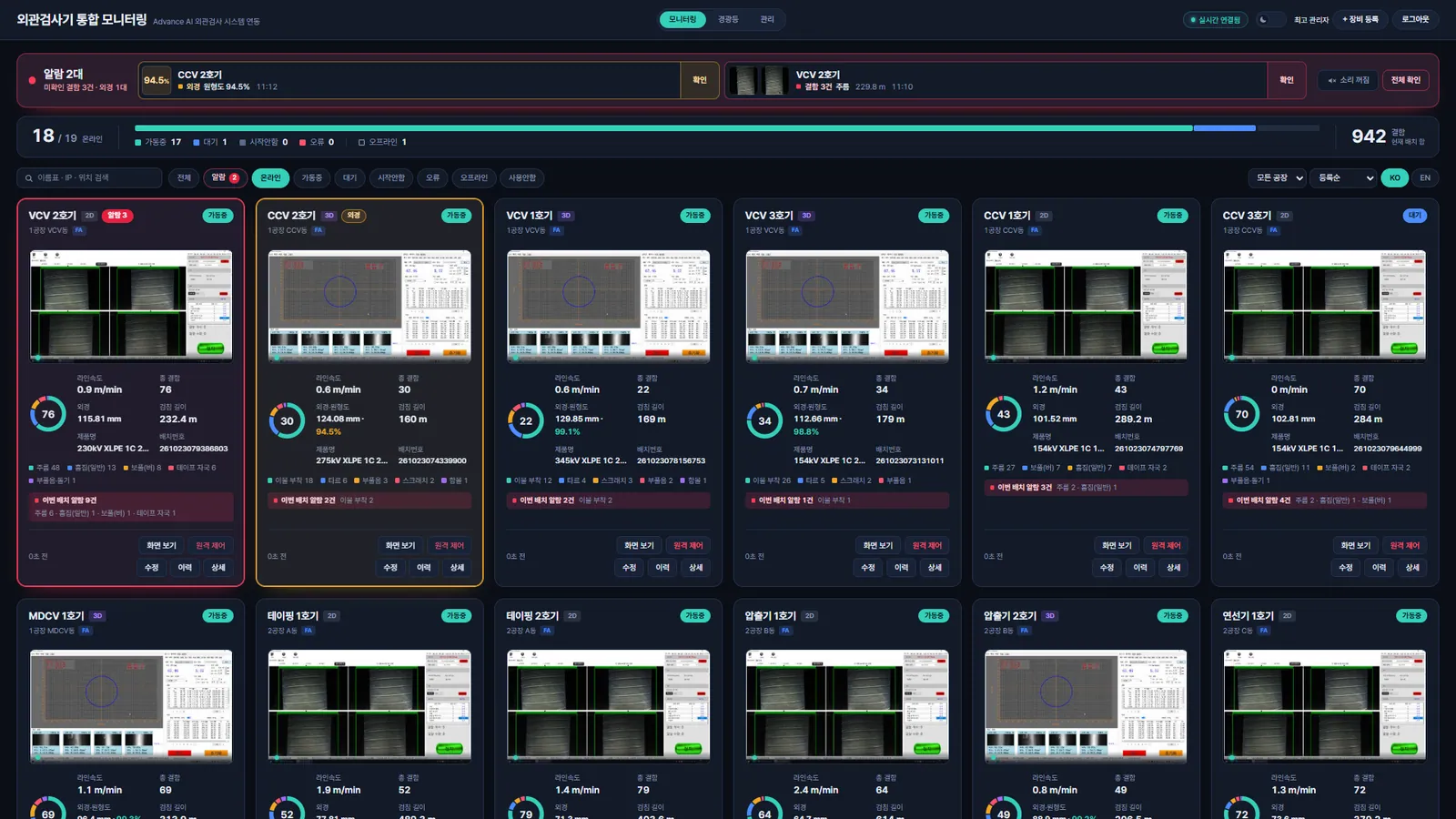

검사기마다 가동 상태와 검사 수치를 카드 한 장에 모아 자동으로 갱신합니다.
- 상태별 대수 — 온라인·가동·대기·오류·오프라인을 한눈에 확인
- 공장·상태 필터 — 공장별 보기, 상태별 조회와 검색
- 알람 장비 우선 표시 — 알람이 있는 검사기를 앞쪽에 배치
- 테마·언어 전환 — 다크·라이트 테마, 한국어·영어 화면

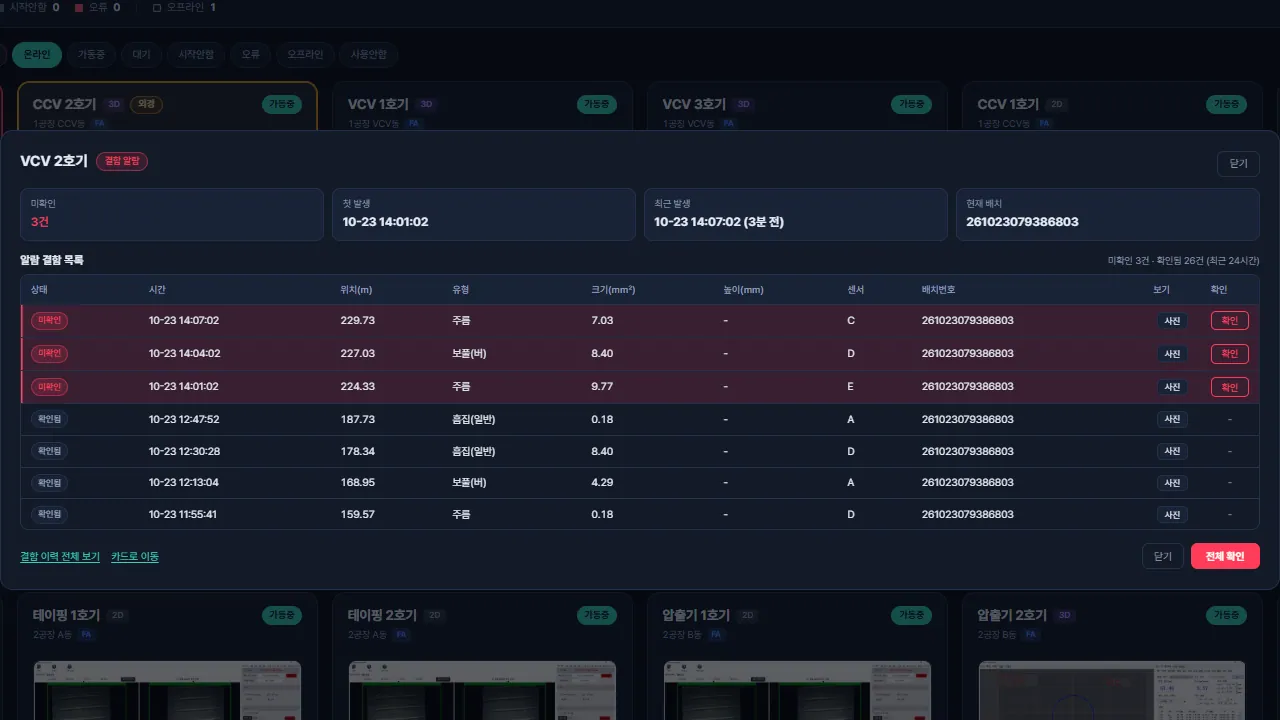

중대 결함과 외경 이상을 자동으로 판정해 즉시 알립니다.
- 결함 알람 — 상단 배너, 카드 표시, 알림음, 경광등
- 외경 알람 — 원형도 기준 미달, 외경 규격 이탈
- 결함 단위 확인 — 확인 결과를 모든 사용자 화면에 동시 반영
- 원본 사진 — 결함별 시각·위치·유형·크기와 사진 확인

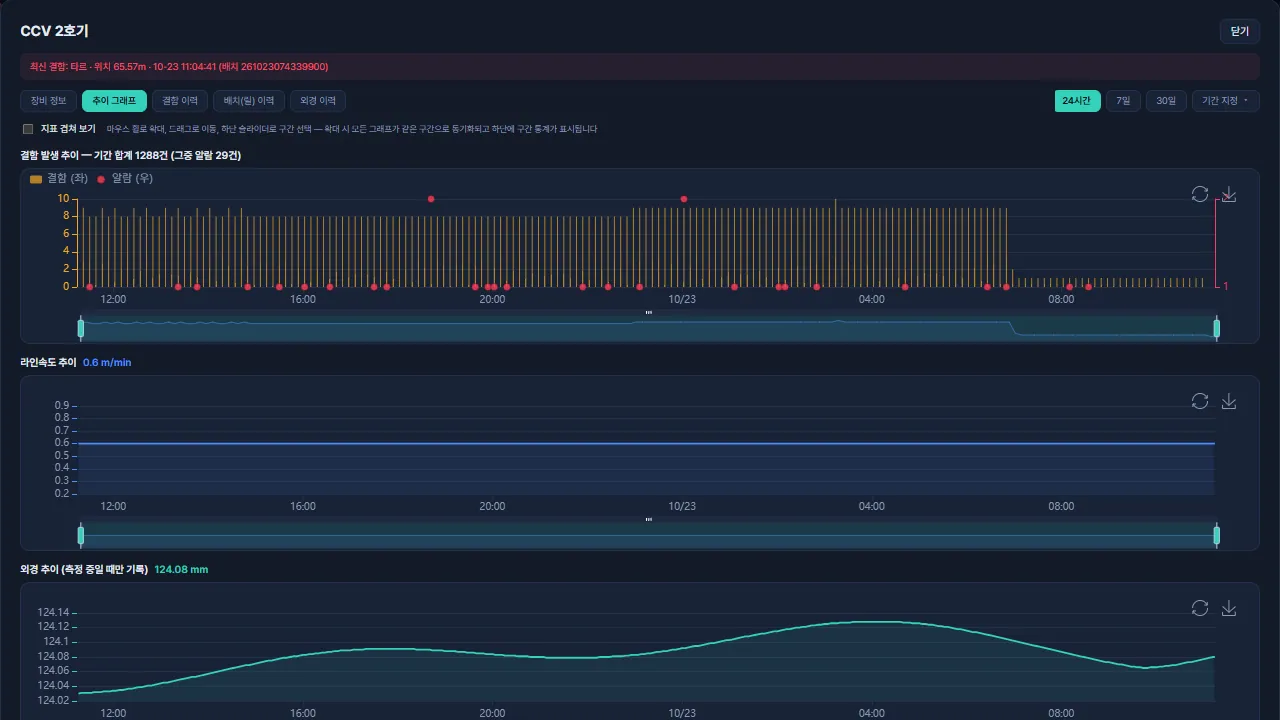

결함 발생, 라인 속도, 외경, 원형도를 같은 시간축에서 비교합니다.
- 기간 선택 — 24시간·7일·30일 또는 기간 지정
- 지표 겹쳐 보기 — 라인 속도 변화와 결함 발생 시점을 함께 비교
- 확대 구간 동기화 — 확대한 구간을 모든 그래프에 동시 적용
- 구간 요약 — 선택 구간의 결함·알람 수, 평균 속도·외경, 가동 시간

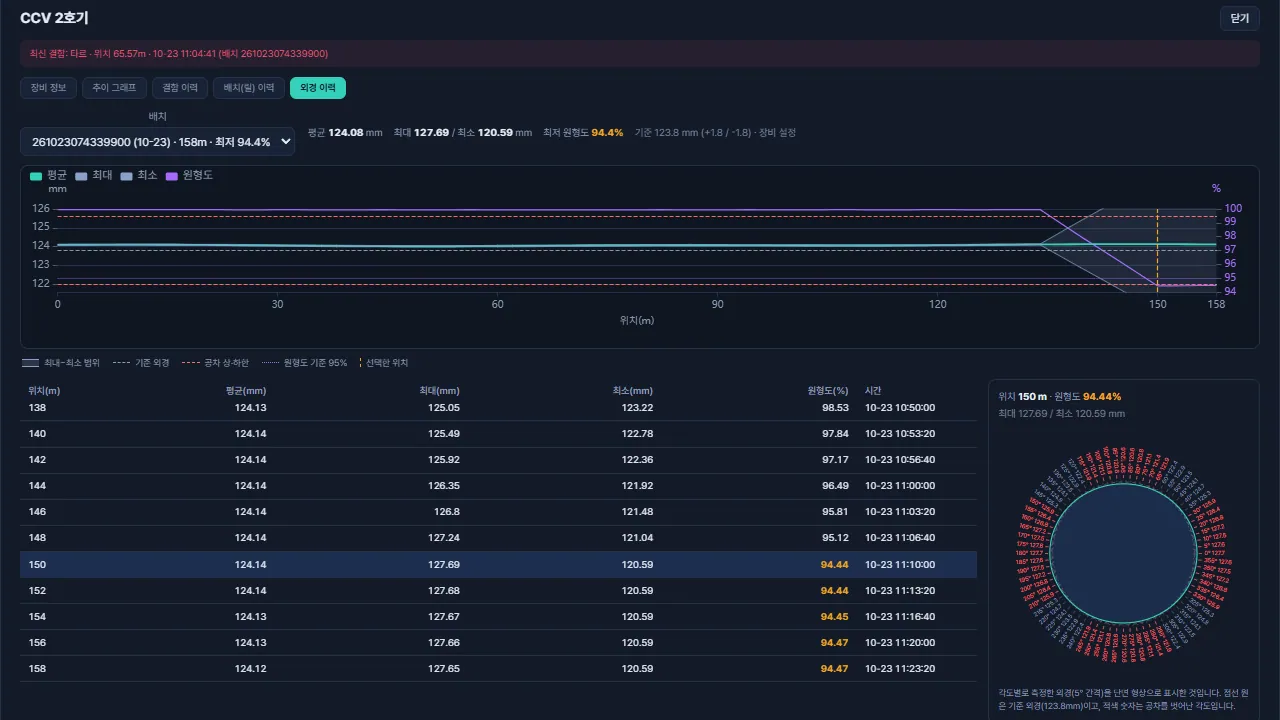

3D 검사기의 외경 기록으로 배치별 위치 추이와 단면 형상을 보여 줍니다.
- 위치별 외경 — 평균·최대·최소 외경과 원형도 그래프
- 기준 미달 강조 — 원형도 기준에 미달한 위치를 표에서 강조
- 단면 형상 — 선택 위치의 5° 간격 외경을 단면 모양으로 표시
- 공차 이탈 표시 — 공차를 벗어난 각도를 적색으로 표시

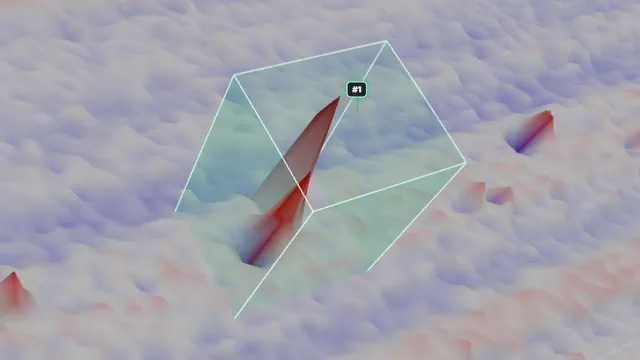

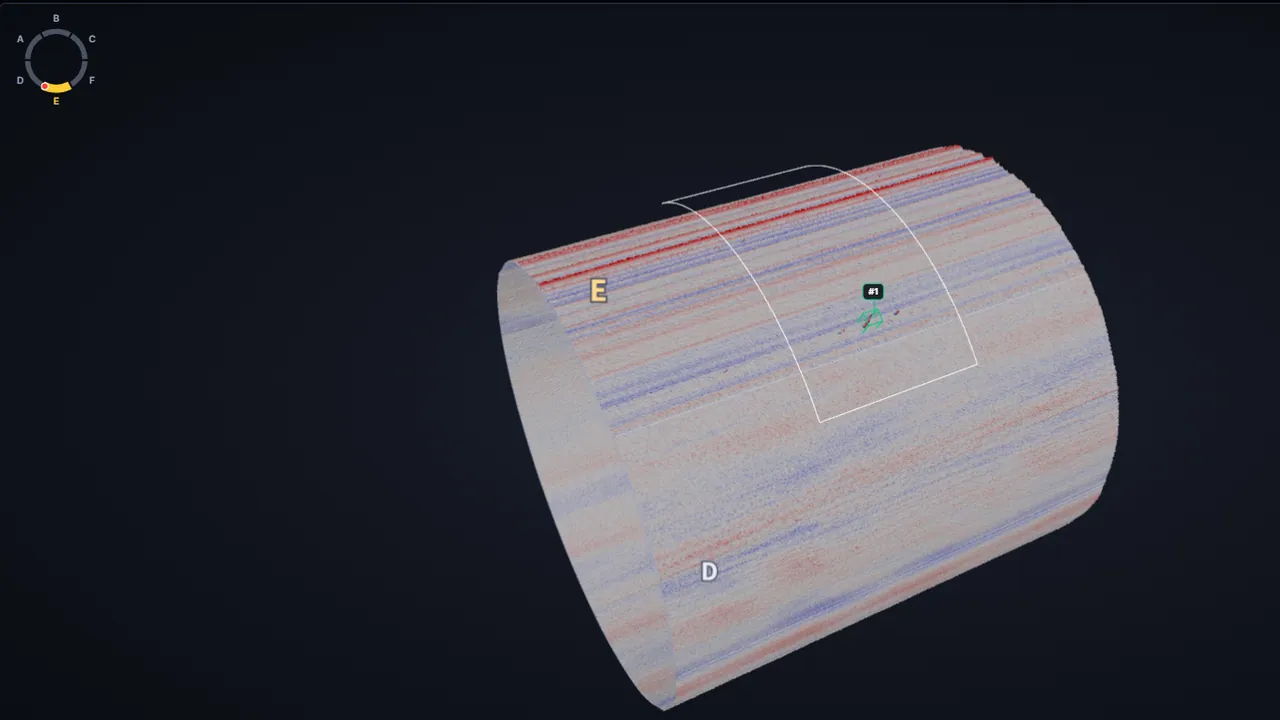

3D 검사기가 결함을 검출하면 그 구간을 모든 센서가 측정한 자료를 하나로 합쳐, 결함 주변 케이블 둘레 전체를 입체로 보여 줍니다.
- 둘레 전체 입체 — 모든 센서 자료를 합친 케이블 한 바퀴 형상
- 돌출·함몰 색 구분 — 실제 표면 사진으로 바꿔 보기
- 회전·확대·펼치기 — 마우스로 돌리고 확대하거나 원통을 평면으로 펼쳐 보기
- 검출 목록 이동 — 같은 둘레의 검출 결함을 목록에서 골라 바로 이동

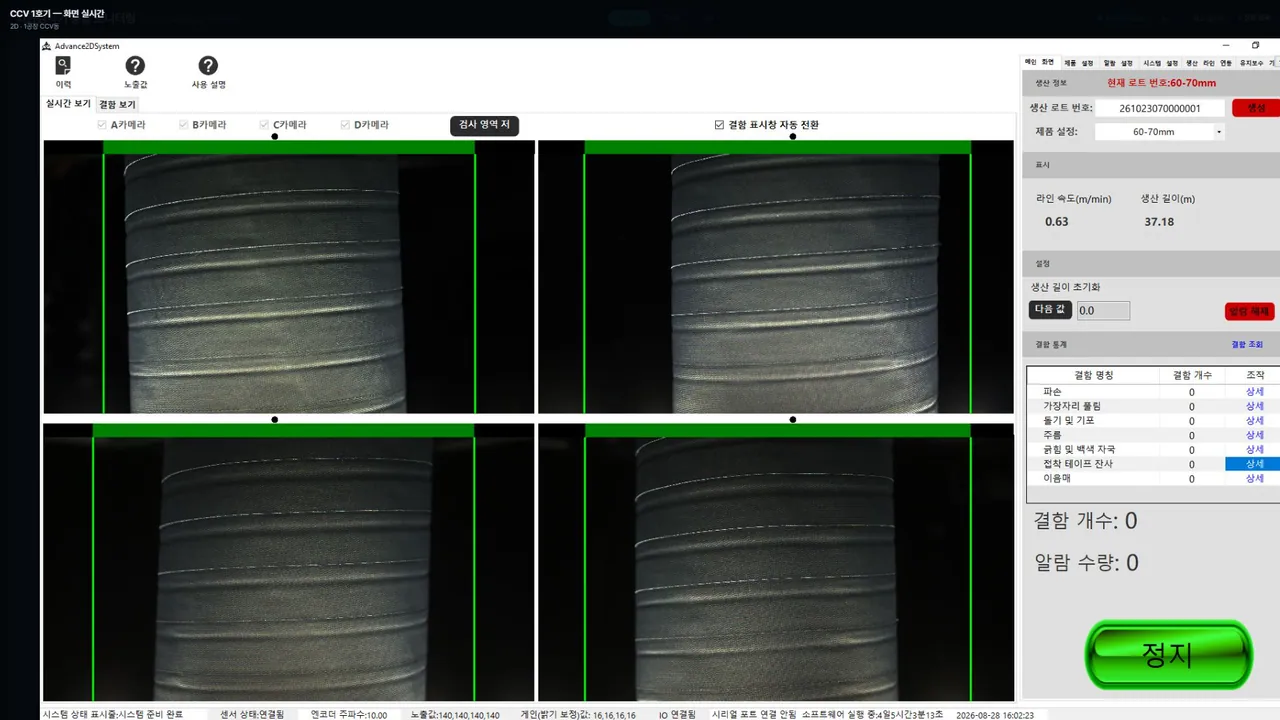

검사기 화면을 브라우저에서 실시간으로 보고, 권한에 따라 원격으로 조작합니다.
- 화면 실시간 — 카드에 검사기 화면을 축소 표시하고, 누르면 크게 보기
- 원격 제어 — 원격 제어 권한이 있는 사용자만 검사 PC 조작
- 사용자 권한 — 권한별 기능과 사용자별 조회 장비 지정
- 감사 기록 — 로그인, 사용자 변경, 장비 연결 변경 기록
기존 검사기는 그대로, 품질 관리는 한 단계 위로
0.01mm × 360° × 24시간 검사로 사각지대 없는 전수 검사를 실현하고, 이미지와 기록으로 추적성을 확보합니다.
품질 기준과 공정 관리를 엄격히 적용하여 무결점(Zero Defect)·무허용(Zero Tolerance)을 실현합니다.
Advance AI 외관검사기의 API와 연동되므로 기존 검사기를 교체하지 않고 그대로 사용합니다.
사내 서버 설치형으로 폐쇄망 운영이 가능하며, 사용자 권한 관리와 PC·태블릿·모바일 화면을 지원합니다.
